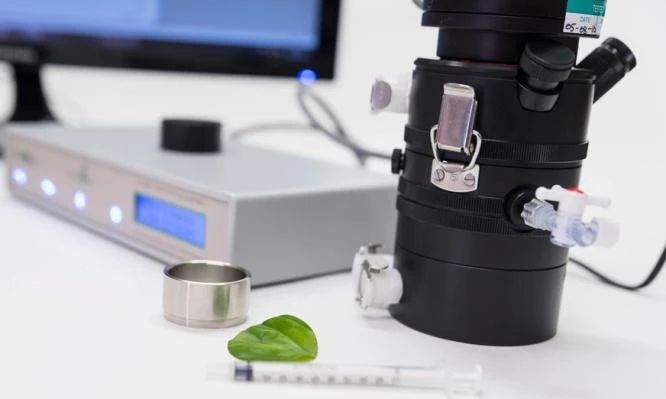

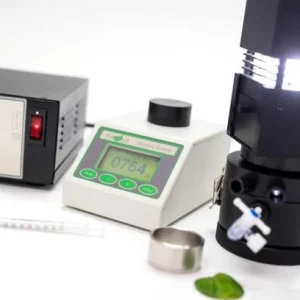

Leaflab 2+ – система измерения содержания кислорода в газовой фазе

Описание

Система Leaflab 2+ производства компании Hansatech представляет собой программно-аппаратный комплекс для измерения уровня респирации и фотосинтетической активности образцов в газовой фазе. Основная непосредственно измеряемая величина – содержание кислорода в воздушном пространстве, окружающем образец. При дыхании образец потребляет кислород из окружающей среды, при фотосинтезе – выделяет кислород. Полярографический электрод Кларка, составляющий дно измерительной камеры, позволяет детектировать и точно измерять малейшие изменения в концентрации кислорода.

Контрольный модуль системы Leaflab 2+ позволяет измерять сигналы с опционных датчиков, подключаемых Пользователем (например, с датчика температуры). В комплект поставки входит измеритель ФАР, который предназначен для калибровки источника света.

Электродная камера оснащена газовыми портами для быстрой смены состава среды вокруг образца.

Светодиодный источник света (матрица 36 ламп), как и вся система, управляется с помощью профессионального ПО «OxyTrace+» с компьютера. Результаты измерений (уровень кислорода, так и сигналов со всех подключенных датчиков) – отображаются в режиме реального времени как на дисплее контрольного модуля, так и в ПО «OxyTrace+» на компьютере. Результаты измерений и протоколы измерений сохраняются в памяти контрольного модуля и могут быть перенесены на ПК.

Типы образцов

листья и их части,
мхи, лишайники,
иглы хвойных и их части,
побеги, веточки,
фрагменты корней,
семена, зерна,
любые образцы, потребляющие и/или выделяющие кислород из воздуха и помещающиеся в камеру.

Особенности и преимущества

Общие

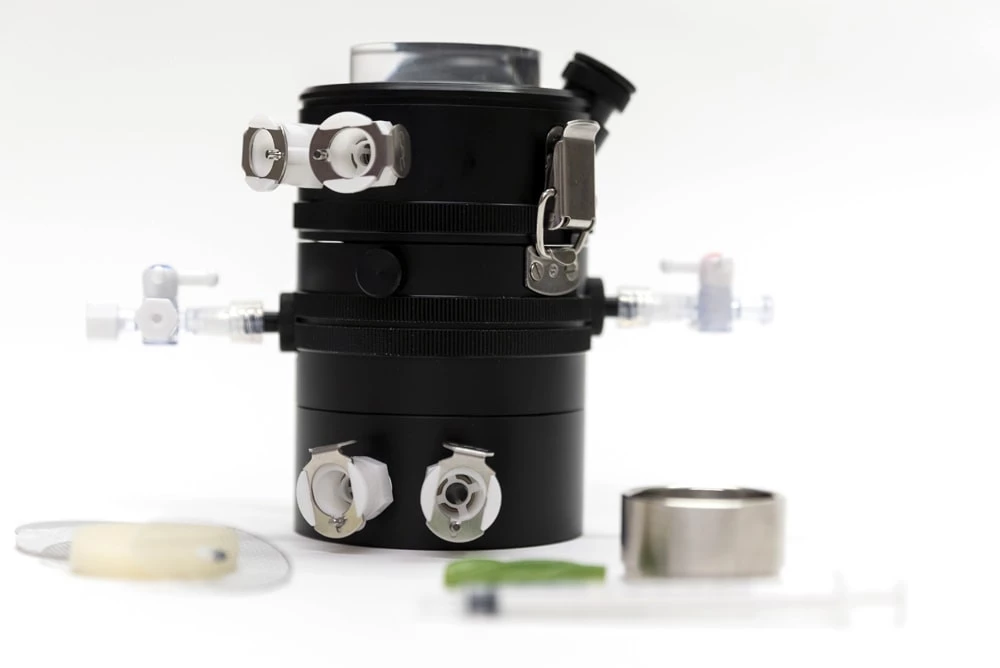

Электродная камера «LD2/3»
для измерения уровня кислорода
в газовой фазе, Hansatech

программируемая система для изучения фотосинтеза и респирации биообразцов при контролируемом освещении;
измерения для образцов, помещённых в газовую среду;
форма и площадь образца-листа максимального размера – диск площадью 10 см²;
одновременно измеряемые параметры:
концентрация кислорода,
ФАР,
сигнал с одного любого дополнительного датчика – например, температура.
дисковый поляризационный электрод Кларка (составляет дно камеры);
измерение концентрации кислорода в диапазоне 0 – 100% с разрешением 24 бит;
условия освещения образца:
без освещения,
освещение от источника света,
возможность темновой адаптации;
возможность подключения к системе одного любого выбранного пользователем датчика(детектора) по дополнительному разъёму Aux (например, датчика температуры);
2 газовых порта (для проведения калибровки и для быстрой смены газового окружения образца);
порт с пробкой для опционного подключения датчика температуры (датчик в комплект поставки не входит).

Управление системой, сбор и анализ результатов измерений

управление настройками системы производится с ПК при помощи профессионального ПО OxyTrace+;
просмотр и анализ показаний со всех датчиков производится в ПО OxyTrace+ на ПК;
режимы просмотра данных:
1. в реальном времени во время измерений (на дисплее контрольного модуля),
2. сохранённые данные в ПО OxyTrace+ на ПК;
возможность одновременного управления 2-мя системами, основанных на контрольном модуле Oxylab+, из одного ПО OxyTrace+ (например, Chlorolab 2+ и/или Chlorolab 3+ и/или Leaflab 2+);
аналоговые выходы для передачи сигналов с датчиков уровня кислорода, ФАР и температуры на внешнее устройство записи (рекордер).

Освещение

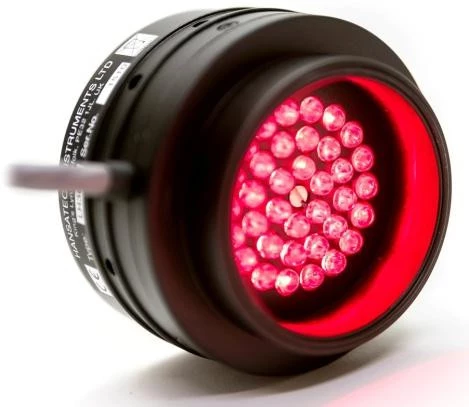

Источник света LH36/2R:
светодиодный массив из 36-ти
ламп «красного» цвета

источник света: светодиодный массив (36 ламп), равномерно облучающий образец;
цвет излучаемого света: «красный» (660 нм в пике);
источник света оснащён встроенным кулером с автоматической регуляцией для охлаждения светодиодного источника света, что повышает стабильность поддержания заданного уровня освещения;
интенсивность облучения – до 750 мкмоль фотонов / (м² х с);
создание протоколов облучения (до 20-ти стадий с разной длительностью и интенсивностью освещения);
возможность увеличения интенсивности облучения за счет подключения дополнительного источника света;
возможность подключения к дополнительному оптическому порту (16 мм):
1. любого источника света (подходящего к оптическому порту),
2. оптоволоконного кабеля,
3. датчика ФАР («QSRED»),
4. флуориметра (например, FMS1+ или FMS2+);
при подключении флуориметра возможны измерения параметров флуоресценции одновременно с измерением уровня кислорода;
косинус-скорректированный квантовый (ФАР) датчик «QSRED» с отдельным модулем дисплея, предназначен для калибровки источника света.

Компоненты системы

Кат. номер (модель)	Описание компонента
OXYL1	Контрольный модуль Oxylab+
LD2/3	Электродная камера
LH36/2R	Источник света: «красная» светодиодная матрица (36 ламп)
QSRED	Измеритель ФАР (в составе: квантовый датчик и модуль с дисплеем)
S1	Дисковый полярографический электрод Кларка (с кабелем SMB-SMB)
A2	Аппликатор для электродной мембраны
S4	Электродная мембрана в рулоне: толщина 12,5 мкм, ширина 25 мм, длина 33 м
S9B	Набор запасных кольцевых прокладок для камеры LD2/3

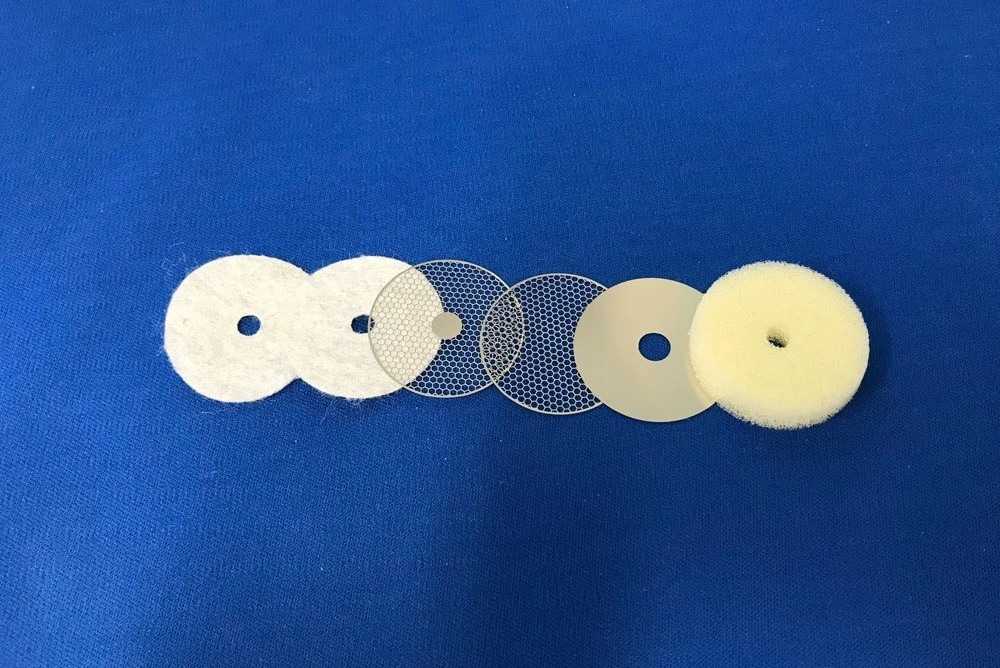

S14	Набор запасных частей для электродной камеры: диски из нержавеющей стали (3 шт.), спейсер из вспененного материала, подложка для капилляра

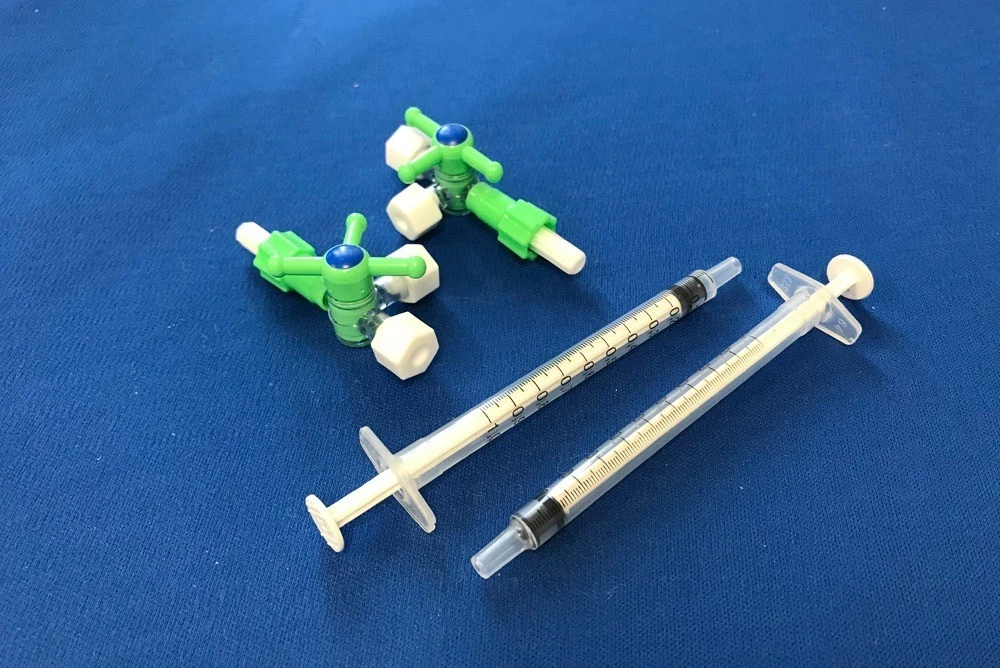

S15	Набор запасных частей и аксессуаров для электродной камеры: 3-х ходовые газовые краны (4 шт.) и одноразовые шприцы объёмом 1мл (2 шт.)
S16	Набор для очистки электродного диска

Технические характеристики

Характеристика	Значение
ОБЩИЕ ХАРАКТЕРИСТИКИ
Основные процессы, для изучения которых производятся измерения	фотосинтез / респирация в условиях: без освещения, при контролируемом «красном» облучении, после темновой адаптации
Тип измерений	программируемые многоэтапные измерения согласно протоколам пользователя
Тип управления системой	микроконтроллерное; настройки и протоколы измерений задаются пользователем в контрольном модуле – непосредственно или с помощью ПО с компьютера
Тип образцов	образцы, помещённые в газовую среду
Максимальная площадь листовой поверхности	10 см²
Входные разъёмы для подключения датчиков	SMB (для датчика кислорода S1), BNC (для дополнительного датчика), 6 pin Mini Din (для измерителя ФАР «QSRED»), Aux, 8 pin Mini Din (для подключения дополнительного датчика – например, термометра).
Выходные аналоговые разъёмы	0 – 4,5 В на контрольном модуле (для передачи сигнала с датчика кислорода S1 на внешнее устройство записи), 0 – 2 В на модуле дисплея измерителя ФАР «QSRED» (для передачи сигнала с датчика на внешнее устройство записи)
Коммуникационный модуль (для связи с ПК)	USB2.0
Электропитание	от встроенного сетевого источника тока: входной ток для источника – 95-260 VDC, выходной ток (на систему) 12 VDC
КИСЛОРОДНЫЙ ЭЛЕКТРОД (S1)
Диапазон измерений уровня кислорода	0 – 100%
Время отклика	< 5 с (10-90%)
Разрешение результатов измерений (при 20°С)	10 х 10^-6μмоль/мл
Формы отображения результатов измерений	абсолютные значения или %
Тип кислородного электрода	дисковый полярографический кислородный электрод Кларка
Потребление кислорода электродом во время измерений	< 0,015 μмоль/час в типичных измерениях
Поляризующее напряжение	в диапазоне 0,4 – 0,9 В (дефолтное и рекомендуемое значение: 0,7 В)
ЭЛЕКТРОДНАЯ КАМЕРА (LD2/3)
Цвет внешнего корпуса электродной камеры	черный (непрозрачный)
Материал исполнения внешнего корпуса электродной камеры	ацеталь
Оптические порты	верхнее акриловое окошко – для подсоединения источника света LH36/2R, оптический порт с диаметром 16 мм – для подсоединения дополнительного источника света, или волновода, или флуориметра (например, системы Hansatech FMS1+ или FMS2+).
Газовые порты	2 шт.
Дополнительные порты	порт для подключения термометра
Внутренний объём камеры	7,5 см³
Максимальная площадь образца	10 см²
Размеры (диаметр х высота)	100 х 100 мм
Вес	650 г
Температурный контроль образца в камере	циркуляция воды через водяную рубашку
КОНТРОЛЬНЫЙ МОДУЛЬ (OXYL1)
Способ управления	с ПК с помощью ПО OxyTrace или с помощью клавиш на самом модуле
Диапазон измерений уровня кислорода	0 – 100%
Разрешение результатов измерений уровня кислорода	0,0003% (24 бит)
Диапазон входного сигнала с разъёма Aux	0 – 4,096 В
Разрешение входного сигнала с разъёма Aux	62,5 мкВ/бит (16 бит)
Поляризующее напряжение, подаваемое на датчик кислорода	700 мВ
Параметры дисплея	графический LCD, 2 строки; 61 символ, голубой цвет
Тип клавиатуры	сенсорная, запаянная пленкой
Напряжение аналогового выхода для передачи сигнала с датчика кислорода на внешнее устройство записи	0 – 4,5 В
Способ коммуникации контрольного модуля с ПК	Интерфейс USB2.0
Входные разъёмы для подключения датчиков	SMB (для датчика кислорода S1), BNC (для дополнительного датчика), 6 pin Mini Din (для подключения измерителя ФАР «QSRED»), Aux, 8 pin Mini Din (для подключения дополнительного датчика – например, термометра).
Выходной аналоговый разъём	0 – 5 В (для передачи сигнала с датчика кислорода на внешнее устройство записи)
Программирование источников света	создание протоколов пользователя (таблиц PFD), в которых задаются количество этапов (шагов) облучения образца и интенсивность света на каждом этапе
Количество шагов облучения в протоколе пользователя	до 20-ти
Параметры встроенного модуля электропитания	входное напряжение: 95-260 VAC выходное напряжение: 12 VDC, 2,5 А
Габариты (ВхШхГ); вес	90 х 135 х 85 мм; 320 г
ИСТОЧНИК СВЕТА (LH36/2R)
Тип источника света	«красный» светодиодный массив (36 ламп)
Пиковая длина волны излучения	660 нм
Способ охлаждения ламп	встроенный кулер
Максимальная облучения образца в камере	750 мкмоль / (м²х с); возможно увеличение интенсивности облучения за счет подключения к системе дополнительного источника света
Управление источником света	из ПО OxyTrace (управление с ПК), с помощью контрольного модуля Oxylab+ .
Протоколы пользователя	таблицы PFD, в которых задаются количество этапов (шагов) облучения образца и интенсивность света на каждом этапе
Количество шагов облучения в протоколе пользователя	до 20-ти
Охлаждение светодиодов	встроенный автоматический вентилятор-кулер
Габариты; вес	74 х 52 мм; 270 г
ИЗМЕРИТЕЛЬ ФАР (QSRED)
Состав измерителя QSRED	квантовый датчик, отдельный модуль с дисплеем
Тип сенсора	кремниевый фотодиод с оптическим фильтром и белым акриловым диффузором; косинус-скорректированный.
Диаметр диффузора	37 мм
Спектральный диапазон измерений	550 – 750 нм
Полный диапазон измерений	0 – 2000 мкмоль / (м²х с)
Диапазоны измерений	3 диапазона: – 0-20 мкмоль / (м²х с), – 0-200 мкмоль / (м²х с), – 0-2000 мкмоль / (м²х с) .
Разрешение показаний ФАР в диапазоне 0 – 2000 мкмоль / (м2 х с)	1 мкмоль / (м²х с)
Разрешение показаний ФАР в диапазоне 0 – 200 мкмоль / (м²х с)	0,1 мкмоль / (м²х с)
Разрешение показаний ФАР в диапазоне 0 – 20 мкмоль / (м²х с)	0,01 мкмоль / (м²х с)
Калибровка	в комплекте – индивидуальный сертификат о заводской калибровке датчика против стандартизованной лампы «NPL» (NPL – National Physical Laboratory, НФЛ – Национальная физическая лаборатория в Великобритании)
Способ отображения сигнала с датчика ФАР	отображение на дисплее отображение на ПК (при подключении датчика к контрольному модулю)
Тип дисплея	LCD
Требования к электропитанию	1 батарейка 9В, тип PP3
Аналоговый выходной разъём	0 – 2 В (для передачи сигнала ФАР на внешнее устройство записи)
Размеры (ВхШхГ) дисплея	146 х 78 х 35 мм
Вес дисплея	238 г (включая батарейку)
