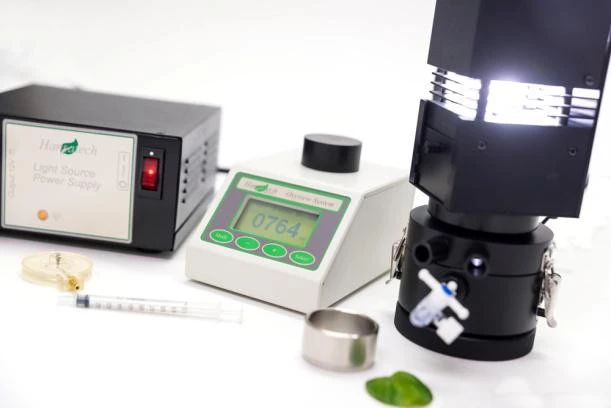

Leafview 1 – система измерения содержания кислорода в газовой фазе

Описание

Система Leafview 1 является простейшей системой производства компании Hansatech, предназначенной для измерения респирации и фотосинтетической активности образцов, помещенных в газовую фазу. Непосредственно измеряемая величина – содержание кислорода в воздушном пространстве, окружающем образец. При дыхании образец потребляет кислород из окружающей среды, при фотосинтезе – выделяет кислород. Полярографический электрод Кларка, составляющий дно измерительной камеры, позволяет детектировать и точно измерять малейшие изменения в концентрации кислорода.

Типы образцов

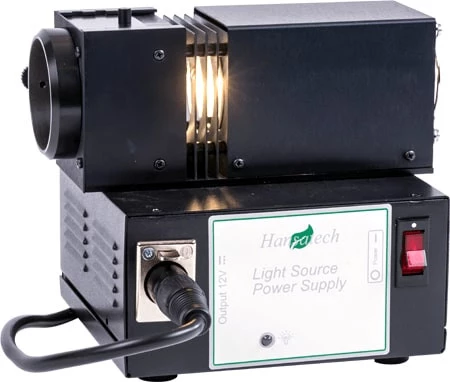

Источник «белого» света
(галогеновая лампа накаливания),
модель LS2, Hansatech

листья и их части,
мхи, лишайники,
иглы хвойных,
побеги, веточки,
фрагменты корней,
семена, зерна,
любые образцы, потребляющие кислород из воздуха и помещающиеся в камеру.

Особенности и преимущества

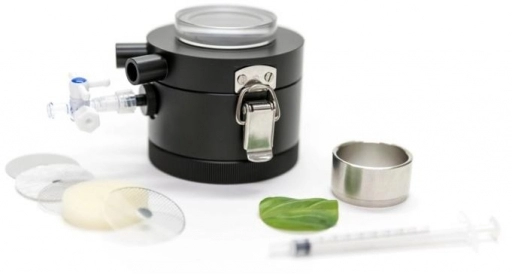

Электродная камера «LD1/2»
для измерения уровня кислорода
в газовой фазе, Hansatech

одна из простейших и бюджетных систем для изучения фотосинтеза и респирации биообразцов;
измерения в воздушном пространстве при контролируемом освещении;
фрагмент образца-листа максимального размера – диск площадью 10 см²;
оптический порт для источника света – вверху камеры;
источник света в комплекте: мощная галогеновая лампа накаливания, «белое» излучение;
максимальная интенсивность облучения образца – 1800 мкмоль фотонов / (м² х с);
интенсивность облучения регулируется с помощью 4-х светофильтров (OD = 0,1, 0,3, 0,6 и 1,0) (светофильтры в комплекте);
электродная камера из чёрного ацеталя с прозрачным оконцем в верхней стенке;
дисковый электрод Кларка составляет дно реакционного сосуда;
встроенная магнитная мешалка осуществляет перемешивание образца;
термостатирование с помощью водяной рубашки;
содержание кислорода отображается в реальном времени на дисплее;
управление настройками с помощью сенсорной 4-х кнопочной клавиатуры;
дисплей с крупными цифрами;
аналоговый выход (0 – 5 В) для подсоединения к рекордеру (записывающему устройству).

Компоненты системы

Кат. номер (модель)	Описание компонента
OXYV1+	Контрольный модуль
LD1/2	Электродная камера
LS2	Источник «белого» света высокой интенсивности (в комплекте с модулем электропитания)
A5	Набор нейтральных светофильтров (4 шт. – 0,1, 0,3, 0,6 и 1,0 OD)
S1	Дисковый полярографический электрод Кларка (с кабелем SMB-SMB)
A2	Аппликатор для электродной мембраны
S4	Электродная мембрана в рулоне: толщина 12,5 мкм, ширина 25 мм, длина 33 м
S8B	Набор запасных кольцевых прокладок для камеры LD1/2
S14	Набор запасных частей для электродной камеры: диски из нержавеющей стали (3 шт.), спейсер из вспененного материала, подложка для капилляра.
S15	Набор запасных частей и аксессуаров для электродной камеры: 3-х ходовые газовые краны (4 шт.) и одноразовые шприцы объёмом 1мл (2 шт.)
S16	Набор для очистки электродного диска

Технические характеристики

Характеристика	Значение
ОБЩИЕ ХАРАКТЕРИСТИКИ
Основные процессы, для изучения которых производятся измерения	фотосинтез / респирация в условиях: а) без освещения, б) при контролируемом «красном» освещении, в) после темновой адаптации.
Тип измерений	программируемые многоэтапные измерения согласно протоколам пользователя
Тип управления системой	микроконтроллерное; настройки задаются пользователем в контрольном модуле
Тип образцов	образцы, помещённые в газовую среду
Максимальная площадь листовой поверхности	10 см²
Входные разъёмы	SMB (для датчика кислорода S1)
Выходные разъёмы	аналоговый 0 – 5 В (для передачи сигнала с датчика кислорода на внешнее устройство записи)
Электропитание	от универсального сетевого источника тока: входной ток для источника – 95-260 VAC, выходной ток (подаваемый на систем у) – 12 VDC
КИСЛОРОДНЫЙ ЭЛЕКТРОД (S1)
Диапазон измерений уровня кислорода	0 – 100%
Время отклика	< 5 с (10-90%)
Разрешение результатов измерений (при 20°С)	10 х 10^-6 μмоль/мл
Формы отображения результатов измерений	абсолютные значения или %
Тип кислородного электрода	дисковый полярографический кислородный электрод Кларка
Потребление кислорода электродом во время измерений	< 0,015 μмоль/час в типичных измерениях
Поляризующее напряжение	в диапазоне 0,4 – 0,9 В (дефолтное и рекомендуемое значение: 0,7 В)
ЭЛЕКТРОДНАЯ КАМЕРА (LD1/2)
Температурный контроль	циркуляция воды через водяную рубашку
Прозрачность электродной камеры	непрозрачная
Материал исполнения внешнего корпуса электродной камеры	чёрный ацеталь
Оптические порты	акриловое окошко (располагается вверху камеры)
Внутренний объём камеры	7,5 см³
Максимальная площадь образца	10 см²
Размеры (диаметр х высота)	95 х 75 мм
Вес	320 г
КОНТРОЛЬНЫЙ МОДУЛЬ (OXYV1)
Параметры дисплея	LCD, 3 строки, крупные цифры для показаний измерений, серия интуитивных меню для управления настройками
Тип клавиатуры	сенсорная плёночная герметизированная
Поляризующее напряжение, подаваемое на кислородный электрод	в диапазоне 0,4 – 0,9 В (дефолтное и рекомендуемое значение: 0,7 В)
Входные разъёмы	SMB (для датчика кислорода S1)
Выходные разъёмы	аналоговый 0 – 5 В (для передачи сигнала на внешнее устройство записи)
ИСТОЧНИК СВЕТА (LS2)
Тип источника света	галогеновая вольфрамовая лампа 100 Вт (опционно доступна лампа мощностью 50 Вт)
Параметры модуля электропитания для источника света	выходные параметры: 12 VDC, 10 А; входящие параметры: 120/240 VAC, 50/60 Гц
Регулировка интенсивности света	при помощи комбинаций 4-х нейтральных светофильтров
Параметры комплектных светофильтров	модель A5; оптическая плотность: 0,1, 0,3, 0,6 и 1,0 O.D.)
Максимальная интенсивность излучения	1800 мкмоль / (м² х с)
Размеры (ВхШхГ) источника света; вес	90х135х85 мм; 1 кг
Размеры (ВхШхГ) модуля электропитания для источника света; вес	86х150х140 мм; 1,4 кг
