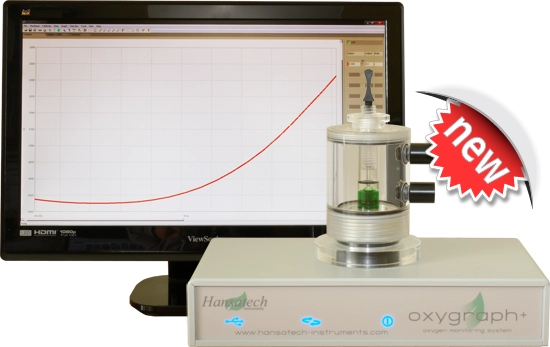

Система Oxygraph Plus предназначена для измерения потребления кислорода во времени образцами в жидкой фазе. Она дает возможность решать круг задач, связанных с изучением процессов фотосинтеза и респирации, позволяя проводить изучение клеточных и митохондриальных образцов, суспензий изолированных хлоропластов и многих других.

Oxygraph Plus пришла на смену отлично зарекомендовавшей себя системе Oxygraph

Новые свойства Oxygraph Plus (по сравнению с Oxygraph)

• Интерфейс типа USB 2.0 для подключения к компьютеру (вместо RS232);
• Диапазон измеряемых концентраций по кислороду: 0 – 100% с электродом S1;
• Возможность проведения дополнительных измерений (порт auxiliary, pH-электроды, ион-селективные электроды) с разрешением 16-бит;
• Разрешение по кислороду 24-бит (отпадает необходимость использования функций «gain» и «back-off»);
• Специальный аналоговый выход (0 – 4,5 Вольт) для блока записи / журналирования;

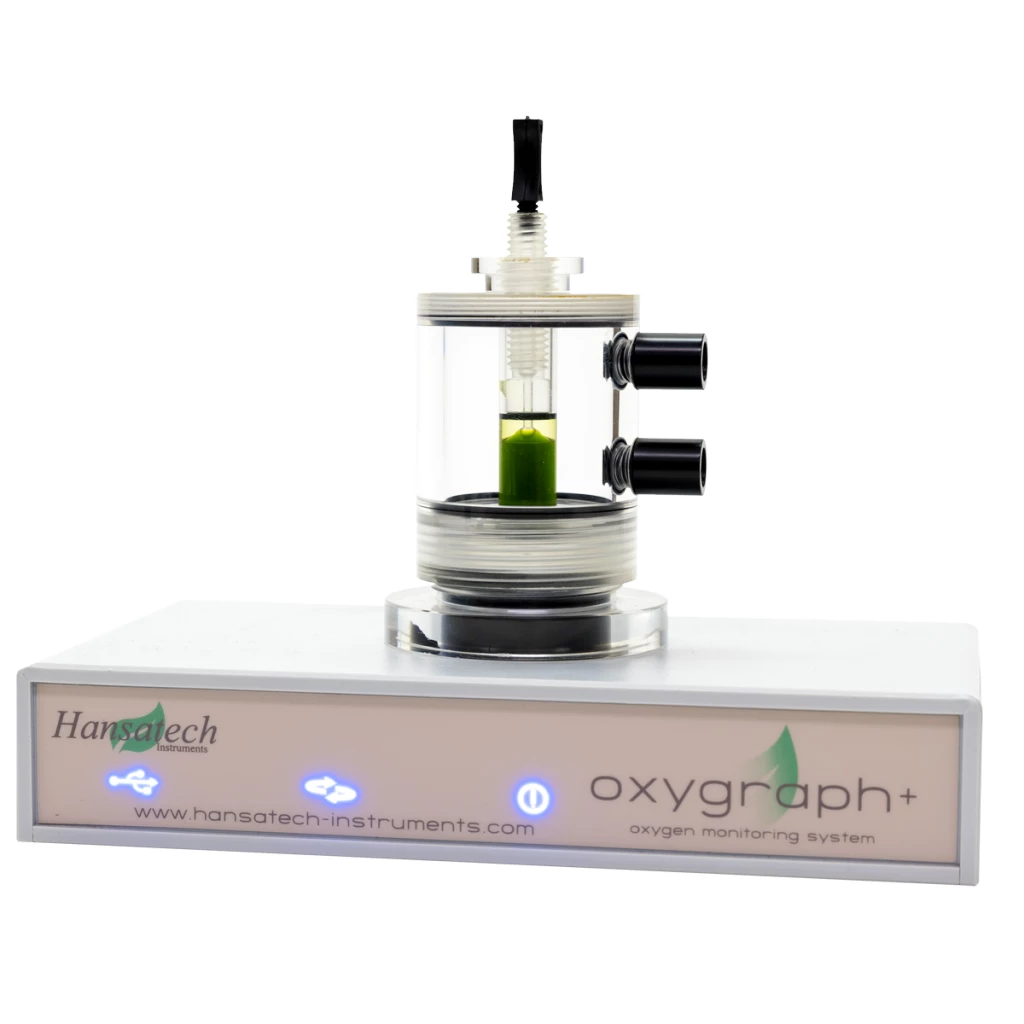

Основные компоненты

• Контрольно-управляющий модуль OXYG1;
• Рабочая электродная камера DW1/AD (оснащена водяной рубашкой для термостатирования образцов);
• Кислородный дисковый электрод Кларка S1;
• ПО «Oxygraph Plus»

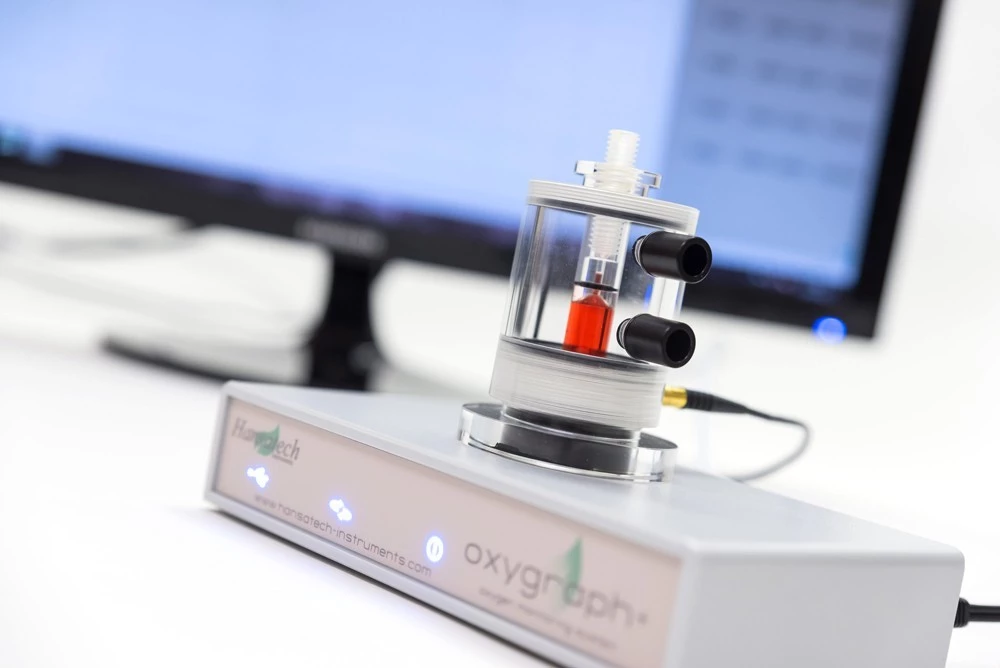

Система Oxygraph Plus является высокоэффективным инструментом для измерения кислородного сигнала с полярографического электрода Кларка (тип S1). Электрод представляет собой диск и гарантирует быструю калибровку и простое конфигурирование системы. Система имеет интегрированную магнитную мешалку. Система позволяет проводить параллельные измерения таких параметров как температура, pH и других – с помощью дополнительных датчиков и ион-селективных электродов (требуется селективный усилитель сигнала с рН/ион-селективного электрода OXY/PHA.
Конструкция электродной камеры DW1/AD является газонепроницаемой. Это позволяет избежать диффузии кислорода из воздуха и дает возможность проводить эксперименты с образцами даже малого объема с высокой точностью. Электродная камера выполнена из прозрачного материала. Это позволяет визуально контролировать процесс и обеспечивает эффективное освещение образцов естественным светом. Камера является термостатируемой (требуется внешний циркуляционный термостат – в комплект поставки не включен). Также конструкция предусматривает коннектор для шприцов Hamilton.
Кислородный электрод Кларка (тип S1) является дисковым полярографическим электродом и включает в себя платиновый катод и концентрический серебряный анод. Также в комплекте тефлоновая мембрана, проницаемая кислородом.

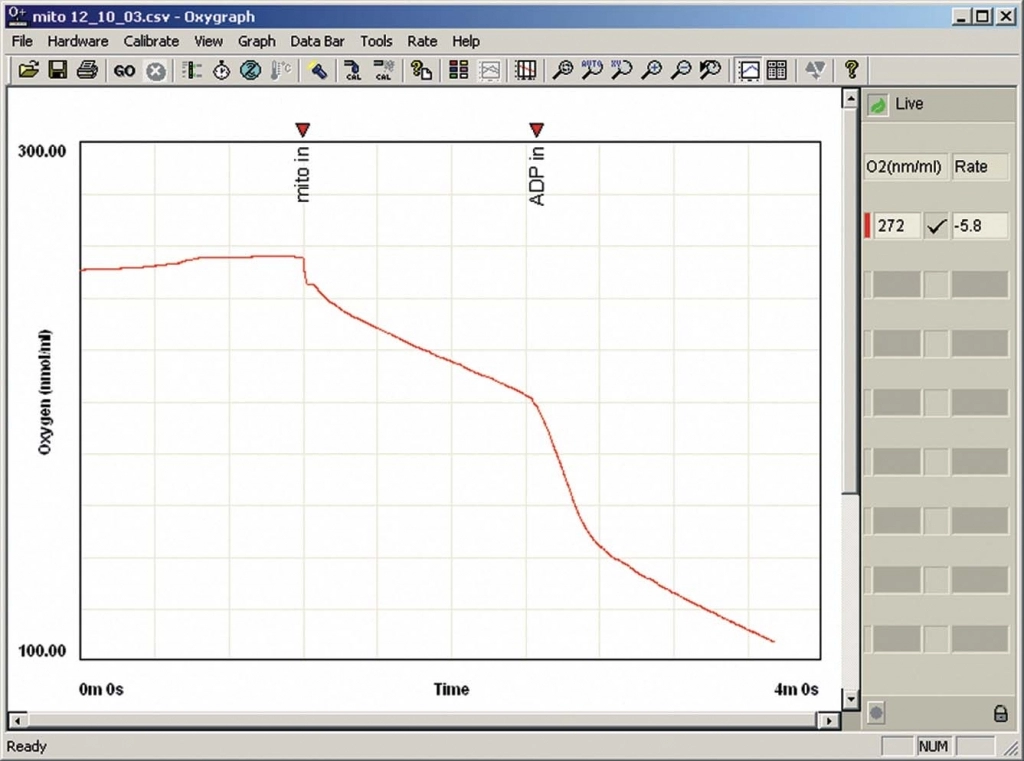

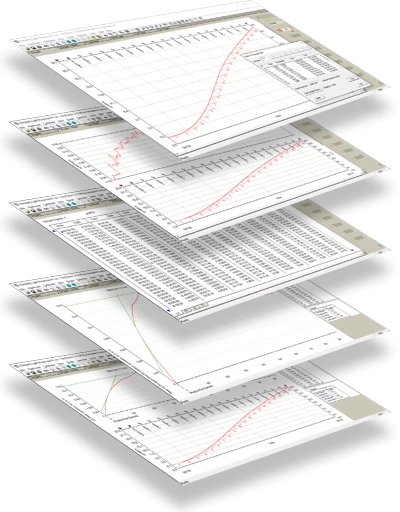

Специализированное ПО «Oxygraph Plus» позволяет проводить калибровку прибора, проведение экспериментов с полным контролем процесса, а также анализ полученных экспериментальных данных. ПО позволяет выводить на экран результаты эксперимента в режиме реального времени. Экспериментальные данные сохраняются в файлах стандартного формата «csv», что позволяет проводить их дальнейшую обработку стандартными программными средствами.
