Описание

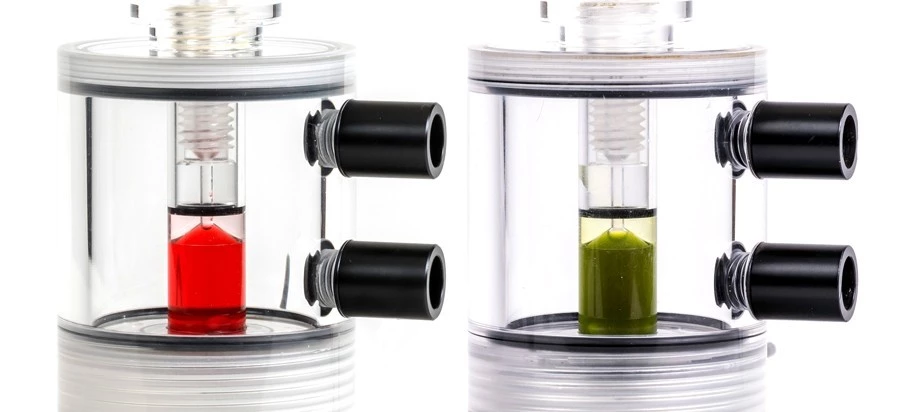

Система Oxyview 1 является простейшей и самой недорогой системой производства компании Hansatech, предназначенной для измерения респирации и фотосинтетической активности образцов в жидкой фазе. Непосредственно измеряемая величина – содержание кислорода, который растворён в жидкости, окружающей образец. При дыхании образец потребляет кислород из окружающей его жидкости, при фотосинтезе – выделяет кислород. Полярографический электрод Кларка, составляющий дно измерительной камеры, позволяет детектировать и точно измерять малейшие изменения в концентрации растворённого кислорода.

Типы образцов

• хлоропласты,
• микроводоросли,
• любые другие суспендированные (или помещенные в водную среду) фотосинтезирующие образцы,
• митохондрии,
• корни растений,
• любые другие суспендированные (или помещенные в водную среду) образцы, потребляющие кислород.

Строение системы

Раствор с образцом помещается в реакционный сосуд, выполненный из боросиликатного стекла и имеющий форму цилиндра. Дно сосуда составляет дисковый кислородный электрод Кларка. Сверху образец закрыт газонепроницаемым плунжером, который варьируется по высоте в зависимости от объёма образца. В середине плунжера находится отверстие с клапаном, через которое раствор образца помещается в сосуд. Отверстие по диаметру подходит к иглам шприцев (например, Hamilton). Вокруг сосуда с образцом располагается концентрическая водяная рубашка из прозрачного акрила. Данные компоненты составляют электродную камеру DW1/AD.

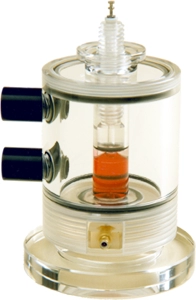

Электродная камера DW1/AD для измерения уровня растворённого кислорода

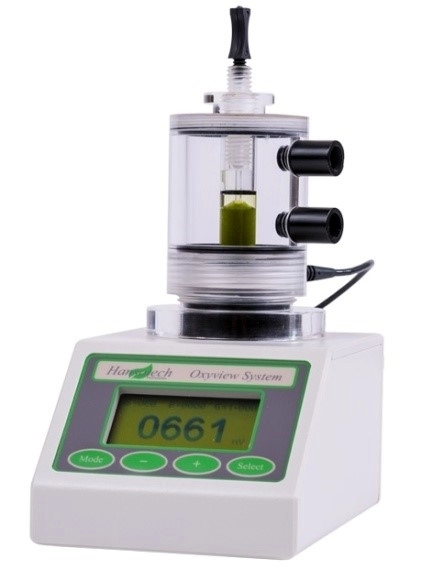

Электродная камера помещается непосредственно на контрольный модуль OXYV1, в который встроена магнитная мешалка. Набор из 5-ти перемешивающих элементов входит в комплект поставки. Контрольный модуль оснащен:

• сенсорной клавиатурой для управления настройками;
• дисплеем, на котором крупными цифрами отображаются текущие показания прибора и настройки;
• аналоговым выходом (5В) для передачи результатов измерений на самописец или иное устройство сбора/записи данных.

Особенности и преимущества системы

• прозрачная электродная камера позволяет выполнять визуальный контроль образца и производить равномерное освещение образца;
• дисковый электрод Кларка составляет дно реакционного сосуда;
• встроенная магнитная мешалка осуществляет перемешивание образца;
• термостатирование с помощью водяной рубашки;
• газонепроницаемый плунжер защищает образец от воздействия окружающего воздуха;
• отверстие с клапаном посередине плунжера для добавления раствора в реакционный сосуд с помощью шприца;
• содержание кислорода отображается в реальном времени на дисплее;
• управление настройками с помощью сенсорной 4-х кнопочной клавиатуры;
• дисплей с крупными цифрами;
• аналоговый выход для подсоединения к рекордеру (записывающему устройству);
• очень компактная (футпринт всего 9 х 13,5 см).
